以下內容較多，實際工作中，可能你會遇到全彩
LED顯示屏，畫面部分不顯示、某一塊拼接LED模組顯示異常、偏色等，都需要對軟件進行調試。在整體調試邏輯上，能軟件解決的功能使用軟件來解決，避免硬件的修改更換、返修。
比如程序固件的備份功能，Maping功能等，都可以在很大程度上節約測試的時間。
一、每張接收卡控制的區域都有幾列像素不顯示
顯示屏及問題說明
室內P1.538全彩模組，模組分辨率208*104，1/52的掃描方式，HUB320接口，采用A6同異步雙模播放盒和R320小間距專用接收卡，每張R320帶載的區域有幾列像素無法顯示。
解決方法
1.智能設置操作的時候模組寬度為16，選擇對應的驅動芯片和譯碼，勾選大于32掃；
2.設置數據組交換和數據組偏移：序號1~10無需偏移，默認數值為“0”，序號11~20設置偏移數值為“16”。
二、芯片的模組，只顯示紅色
① 顯示屏及問題說明
HJ室內P2.5全彩顯示屏，模組分辨率128*64，1/64的掃描方式，XXX+9737芯片，調試完成后顯示屏只顯示紅色，綠色和藍色不顯示。
② 解決方法
在調試軟件的擴展屬性里面取消勾選“新接口”即可。
三、顯示屏頂部第一個接口顯示異常
室內P2全彩顯示屏，模組分辨率160*80，使用R516接收卡，每張接收卡帶載1張模組寬，13張模組高（即分辨率為：160*1040），顯示屏頂部顯示電腦底部的畫面。
加接收卡帶載，原因是接收卡極限控制范圍128*1024（即13萬點）,而該案例中一張接收卡實際帶載16.6萬點，已經超出了接收卡的極限帶載范圍。

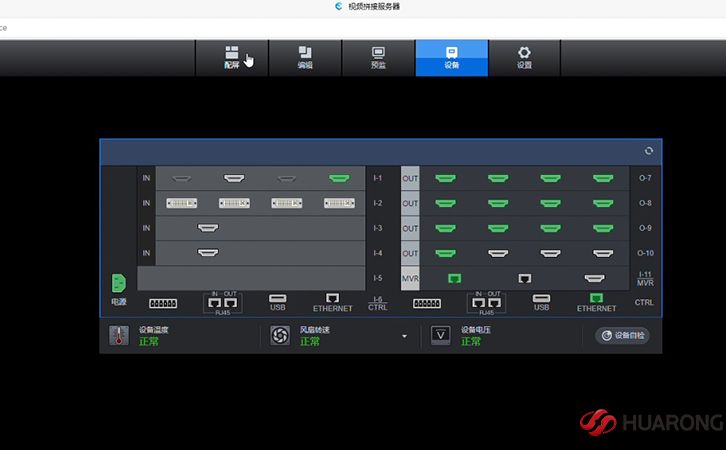

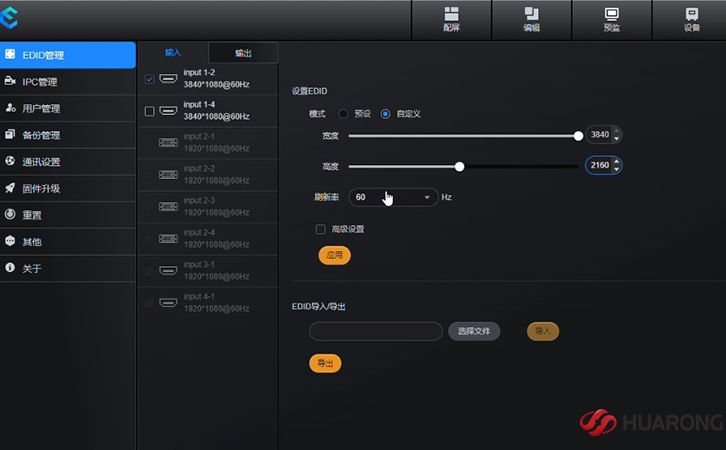

在軟件調試上，為了幫助現場技術員能夠快速的調試和定位問題，我們的調試軟件也在不斷的優化和改進，新增了“新流程”調試方式。“新流程”不僅優化了軟件的界面，還新增了多個實用的調試功能。
1.接收卡參數、連接關系分開獨立發送；
2.數據組交換向導式——智能描組；
3.指定接收卡參數鎖定（只鎖接收卡參數，不鎖連接設置）；
4.工廠老化的所有接收卡坐標復制模式；
5.Mapping功能，顯示接收卡的位置及走線順序；
6.支持發送卡的網口備份、發送卡間備份；
7.發送卡與各張接收卡之間網線丟包率檢測。
其中“智能描組”、“參數鎖定”和“Mapping”功能在日常調試中能夠幫助技術員調試和定位問題。
一、智能描組
用于將數據組兩兩交換進行畫面調整，需在智能設置完成后進行配置。
紅色區域代表橫向有幾組數據，取決于多開數，如果是普通輸入，則只有1列，二開則有2列，以此類推；綠色區域代表縱向有幾組數據，取決于箱體高度與數據組高度；藍色區域為具體描組區域，啟用智能描組后手動輸入。
操作步驟
1. 選擇所有接收卡或者指定接收卡，單擊“數據組交換”，此時確認下該界面與箱體模組分布一致；
2. 然后勾選“啟用”，再點擊“重置”，此時藍色區域會全部清除，LED屏幕也會亮起第一組數據；
3. 根據LED屏幕亮的位置在數據組交換界面點擊相應的位置，哪里亮點哪里，依次進行。
描組過程中，如遇到LED屏幕無顯示，則需點擊空組，如果點擊位置錯誤，返回重新操作即可。
二、參數鎖定
參數鎖定功能支持將指定接收卡參數鎖定，在KTV、酒吧、沙盤屏等異形LED顯示屏的調試中常常使用到。
操作步驟
1. 點擊接收卡參數界面任意空白處，輸入英文字母“cssd”；
2. 在彈出的參數鎖定界面設置接收卡參數鎖定模式，點擊“參數鎖定”按鈕。
接收卡參數鎖定支持3種模式：
單個網口里面的某一張接收卡；
單個網口里的所有接收卡；
所有網口里的接收卡。
三、Mapping功能
Mapping功能可清晰獲取接收卡的位置和走線方式，讓箱體連接輕松簡單，問題箱體能快速定位。
操作步驟
1. 首先需要保證接收卡參數調好并正常顯示；
2. 把發送端的各個網口通過網線與接收卡連接起來；
3. 選擇新流程，點擊顯示屏配置，進入連接設置界面，開啟Mapping；
4. 開啟Mapping后，LED屏會顯示下圖類似畫面；
5. xx表示網口序號(01-16)；#xxx：表示相應網口內的接收卡序號(001-255)；
6. 根據LED屏的實際連接順序顯示，在連接設置界面相應設置好各個網口的接收卡連接順序圖后，點擊“發送&固化”；
7. zui后，在原“開啟mapping”按鈕上面點擊“關閉mapping”，即可查看整屏顯示是否正常。
支持Mapping功能需滿足的條件：
軟件版本： V2.1.0.3及以上版本
接收卡固件版本：V22.xx.xx.xx及以上版本
發送卡的FPGA固件版本：需要支持新流程及支持Mapping功能
接收卡寫入字庫文件，打開軟件，點擊固件升級，進入字庫界面，選擇文件，點擊寫入。
