液晶拼接屏結構圖（整體拼接屏接線）
對液晶拼接屏結構而言，主要分面板、電源、控制處理器，而外形，則不同廠商會在造型上有所不同，容易變的是外殼形狀。另外安裝孔會，部分公司也會根據自己公司產品情況進行修改。對用戶而言，性能的穩定比結構圖更重要。

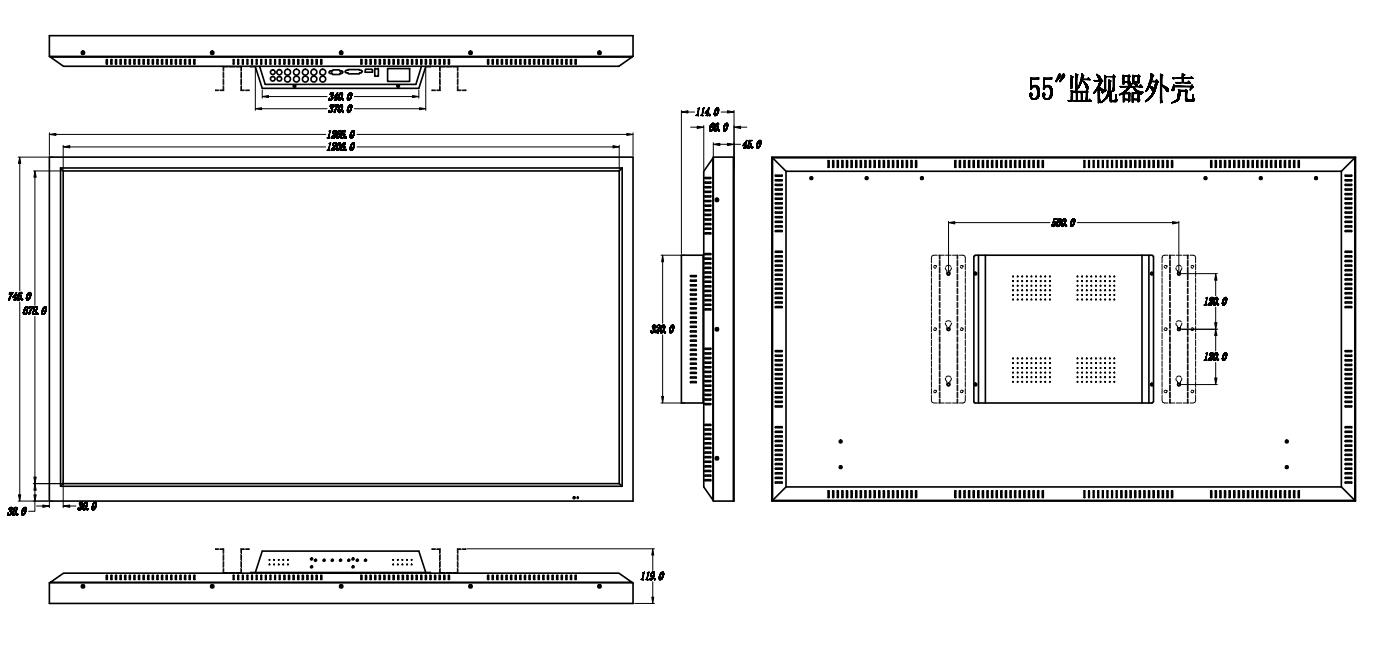

如果你是拼接屏外觀設計師，那么不同產品的結構圖可能對你有一定的參考價值。而如果你是安裝工程師，顯示系統的網絡拓?fù)鋱D會更有作用。對于結構設計師，有時會對大屏幕的拆卸很苦惱，希望能對整個大屏的安裝結構進行改進，以達到能快速安裝的目的。

　液晶拼接屏結構特點：
　　1：采用全金屬機殼，防靜電、防磁場、防強。
　　2：超薄設計，外觀新穎美觀，安裝快捷簡便
　　3：超靜音冷卻風扇設計，智能溫控電路，散熱效率，整機壽命更長
　　4：結構設計適合嵌入式(組合幕墻安裝)、壁掛式、吊裝式、桌面支架安裝

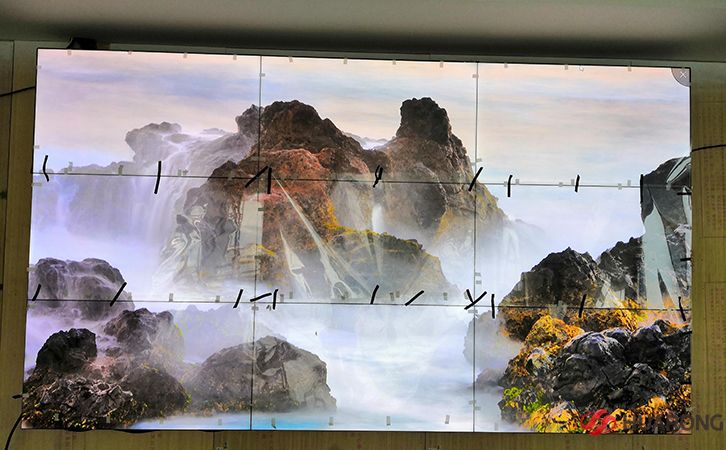

　　5：可以選配AGD壁掛式、立式(落地式)鋁合金支架，美觀大方，安裝方便;整個大屏拼接顯示的終輸出設備，主要使用液晶拼接屏和DLP拼接顯示屏兩種，其中以液晶拼接屏為主。
從拼接單元的部分組成上，拼接屏表面玻璃基板、薄膜晶體管、彩色濾光片等組成。

液晶拼接屏的構造就是在兩片平行的玻璃基板當中放置液晶盒，兩塊玻璃板厚約1mm，其間由包含有液晶材料5mm均勻間隔隔開，下基板玻璃上設置TFT(薄膜晶體管)，上基板玻璃上設置彩色濾光片，通過TFT上的信號與電壓改變來控制液晶分子的轉動方向，從而達到控制每個像素點偏振光出射與否而達到顯示目的。在液晶材料周邊是控制電路部分和驅動電路部分。
當液晶拼接屏中的電極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折射，然后經過第二層過濾層的過濾在屏幕上顯示出來。當然，因?yàn)橐壕Р牧媳旧聿⒉话l(fā)光，所以在液晶拼接屏兩邊都設有作為光源的燈管，而在拼接屏背面有一塊背光板(或稱勻光板)和反光膜，背光板是由熒光物質組成的可以發射光線，其作用主要是提供均勻的背景光源。

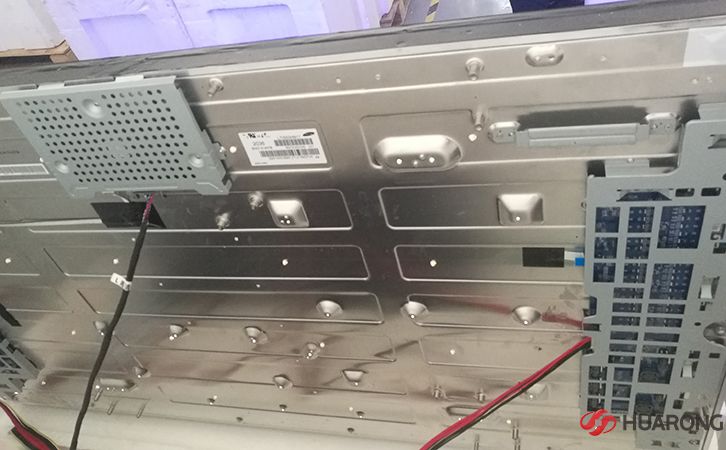

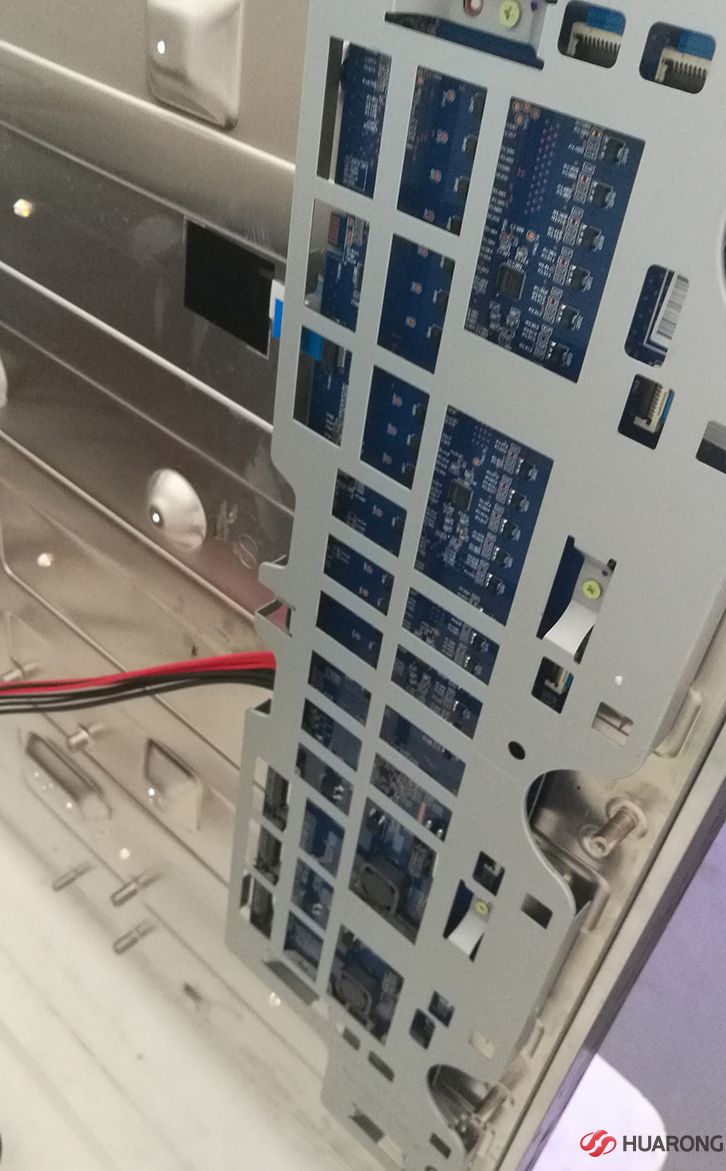

在對液晶拼接屏進行安裝時，需要對背面的結構有一定了解，主要需要能分清：電源線與數據信息線。在安裝時兩條不同的線會連接到不同的插口。
